台达有源电力滤波器 (APF)-机柜式 APF

产品展示

产品简介

额定电压:380v

额定频率:50Hz(60Hz)+/-10%;

拓扑结构:系统间也可实现不同容量或同容量并联,并联数量 <10 台

额定容量:30-500A

设计理念

典型应用环境

  • 大容量需求

  • 重工业集中侧治理

关键技术要点

  • 适应能力强

    结构灵活,占地面积小

    ● 适应油机供电、电压幅值频率偏差大、电压畸变大的环境 ● 高低温、高湿、盐雾、腐蚀、雷击、振动等均通过国家认证实验机构的测试

  • 安全稳定

    全面补偿

    ● 三电平设计,开关纹波业界最小,ClassA 级的 EMI 标准 ● 自动限流运行与全面的故障保护功能

  • 全行业应用

    ● 单机容量覆盖 30-750A ● 安装设计方式灵活多样 ● 大量行业的成功应用

  • 快速响应

    真正模块化、拔插式的设计

    ● 微秒级的瞬时响应速度 ● 全响应时间小于 10ms

产品介绍

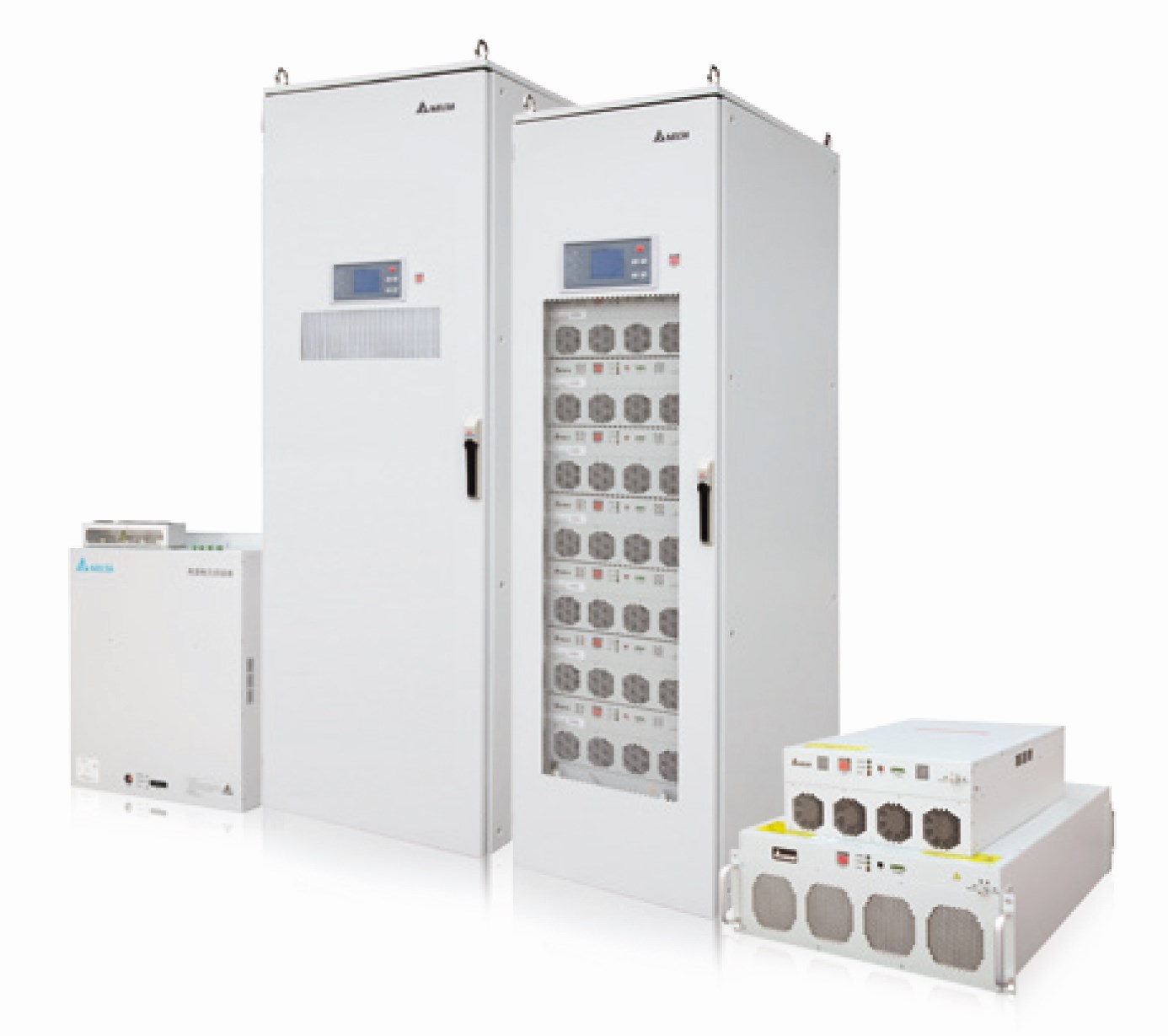

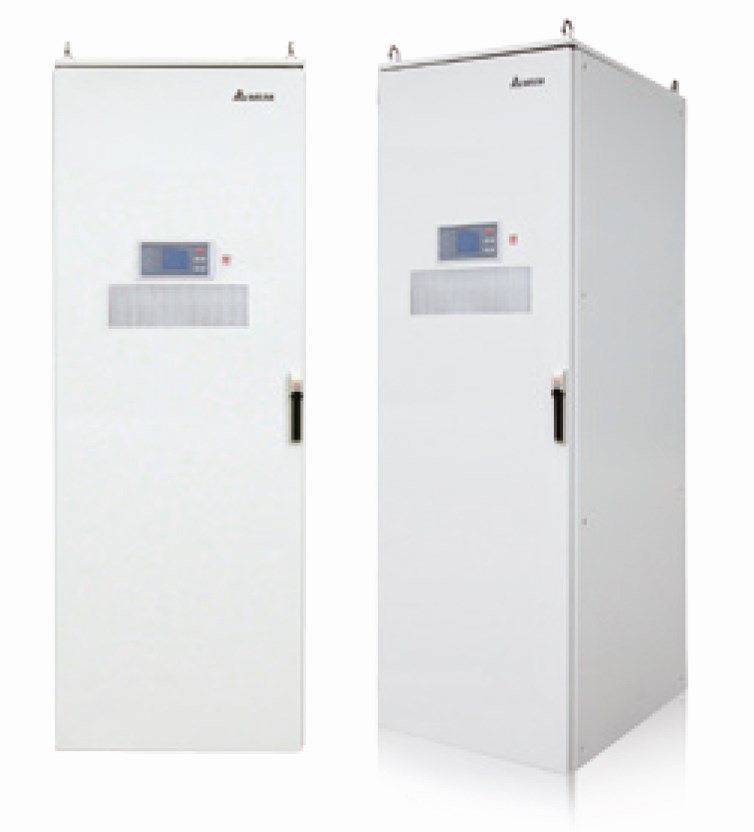

台达有源电力滤波器 (APF) 台达有源电力滤波器 (APF)
性能指标
电气性能
额定电压 AC380V + /-20%; AC480V + /-20%; AC660V + /-20%
电气接线 请参照选型表
输入频率范围 50Hz(60Hz)+/-10%;
滤波范围 2 ~ 51 次谐波(可选择性滤波,各次谐波补偿可分别设定)
滤波程度 全频段治理,选定的每次谐波可进行幅值补偿设定
滤波器整机治理效果 单次治理率 ≥ 98%,确保系统治理后 THDi<5%,THDu<3%
无功补偿效果 具备谐波补偿、无功补偿及不平衡补偿等多种功能,用户可自行设定
开始响应时间 <0.1ms
全响应时间 <10ms
系统有功损耗 ≤ 2.5%
输出电流限制 自动限定在额定容量限定内 100% 输出
可并联台数 系统间也可实现不同容量或同容量并联,并联数量 <10 台
MTBF >13 万小时
控制特性
开关频率 60KHz
控制器 三 DSP 控制
通信方式 采用 Modbus 远程通讯协议,通信接口 RS485/232 和 CAN 总线
控制连接 光纤或电气连接
结构特性
重量 请参照选型表
防护等级 IP21 或者按照用户要求定制
冷却方式 智能风冷
噪音 <60dB @ 1m
安装方式 落地机柜式或模块嵌入式安装;标准机柜电缆进线方式上 / 下出线可选
环境要求
环境温度 -10~50℃
相对湿度 最大 95%,无凝露
安装海拔高度 ≤ 1000m 额定容量,大于 1000m 适当降容使用
接线方式 : 3- 三相三线 4- 三相四线
系统类型 : M 代表系统为独立的模块系统 (Module) 系统容量等于单体容量,单体类型包括 W\D\F
C 代表系统为包含机柜的系统 (Cabinet) 系统由 1 个或多个单体组成,包含所有单体类型
单体形式 : W 代表壁挂 (Wall hanging) D 代表抽屉式 (Drawer) F 代表固定接线式 (Fixed)
C 代表一体机柜式单元 (Cabinet)
系统容量 : 如 750 代表系统额定电流 750A
单体容量 : 如 75 代表单体额定电流 75A
380V 额定电压可选单体:30A\40A\50A\75A\100A\375A\600A\750A
480V 额定电压可选单体:100A 660V 额定电压可选单体:100A\250A\400A\500A
额定电压 : 380 代表 380V 额定电压等级 480 代表 480V 额定电压等级 660 代表 660V 额定电压等级
产品类型 : PQC 系列有源电力滤波器
PQCA -□□□-□□□-□□□ □ □ □
备注: 1. PQC 系列有源滤波器可根据现场电压等级灵活进行匹配,广泛用于各种中低压配电制式 ( 如 450V,1KV,6KV 额定电压等级 )
2. 模块组合系统仅列出常用规格,抽屉式与固定接线式 APF 模块化允许不同容量混插,其他相关型号请联系中达技术人员
3. 单体和组合系统的尺寸和重量或有变化,以最新设计确认为准
4. 模块组合系统体现的系统容量为实际配置容量,如需预留后续扩容空间,请在系统型号后面备注清楚
