7月末，伊顿 93PR 系列
又迎来了一名新成员——

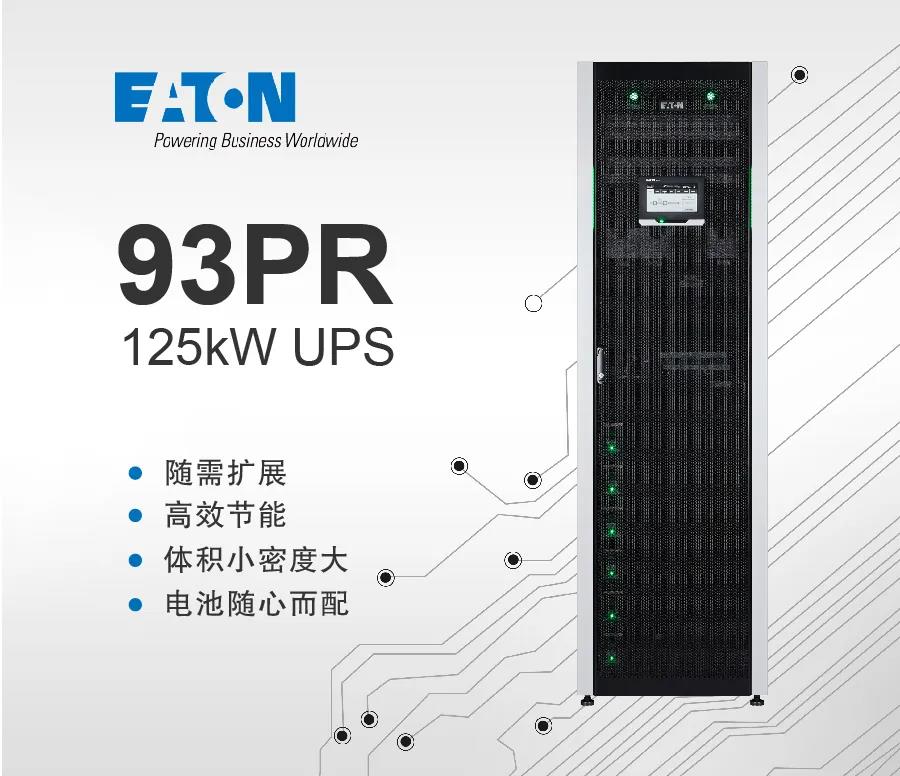

93PR 125kW UPS
通过介绍我们得知，这是一款高效、模块化设计、易于部署的三相不间断供电系统，可以满足金融、中小型数据中心、交通、云服务、工厂、通讯、5G、半导体等行业设施的关键电力需求。
更重要的是，这款 UPS 采用了三电平技术及伊顿专利 ESS（美国专利号US6295215）节能管理体系，可实现 99% 的能效和零中断保护。对于数据中心管理员及工业设备经理来说，在帮助他们权衡最佳可用性与最高能效平衡方面，给出了一个满意的答案。
今天
山东亿达为大家介绍
介绍这款新品的三大特点
始于颜值
“羡”于性能
忠于可靠
一、基于模块化全面冗余设计
伊顿 93PR 125kW UPS 采用全模块化设计，即里面的功率模块、静态旁路和控制回路等都是模块化设计。模块化的最大好处是实现后期的维护可靠性，提高设备的可用性。
这种全模块化设计使总维护时间降低到 5 分钟以内，UPS 中所有核心的、易损器件便于整体快捷更换。
伊顿 93PR 125kW UPS 内置 6 个 25kW 功率模块，采用 N+X 冗余设计。当使用功率达到 125kW 时，系统实现 N+1 冗余；当使用功率为 100kW 时，系统实现 4+2 冗余……
其余控制模块、辅助电源、通信总线采用 1+1 冗余设计，任何一个部件出现故障，均可无缝切换到冗余部件运行，大幅提高 UPS 的可靠性。
二、创新技术，确保高效
伊顿 93PR 125kW UPS 采用了三电平技术，并对边缘辅助线路和驱动线路等多个地方进行改善，其优点是在双变换的情况下可以达到 96.5% 的最高效率，对 UPS 实现了更高的可靠性，并在可靠性不变的情况下能进一步提升转换效率。
在节能方面，所采用的 ESS 高级交流直供节能模式会根据市电质量自动启用节能模式，该模式下 UPS 系统效率高达 99%。
伊顿创新型技术 VMMS 智能休眠功能在负载较轻时可以使部分 UPS 模块休眠，此时能耗几乎为 0，有效提高 UPS 实际工作效率，为用户节约运营成本，降低 PUE 值。
三、兼容锂电，引领趋势
伊顿 93PR 125kW UPS 适配锂电，兼容主流锂电厂家，以及飞轮、超级电容等特种储能设备，也可以使用铅酸电池。肖琼亮称：“这给客户提供了更多的储能选择。如果铅酸电池无法满足用户要求，那可以用锂电池替换现有的储能方式，这样占地空间会更小、重量会更轻。同时，设备内部集成 ABM 电池管理系统，实时监控每一个电池和模组的工作状态，无需另行部署。”
四、组件丰富，实现乐高式组合
伊顿 93PR 125kW UPS 拥有丰富的组件：
1、两组 24 路开关包括 IT 负载 PDU 和 空调 PDU。
2、另配 1U 不同制式的插座，以满足不同国家和地区应用需求。
3、智能电力系统管理软件 INTELLIGENT POWER MANAGER®（IPM），搭建电力管理与虚拟系统的管理，无缝对接 VMware、Citrix 和 icrosoft 平台，监控电源和环境条件，为工作负载提供业务连续性。
4、搭载的伊顿千兆网卡和工业网关卡在业内率先获得 UL 2900-2-2 认证，满足网络安全标准中对全球连接设备的特定要求，完全有能力帮助企业抵御恶意软件的风险。
从行业来看，93PR 125kW UPS 的推出，让伊顿 93PR 系列产品线覆盖 25-600kW，这样的功率容量涵盖了大中小各行业应用。对客户最核心、安全等级要求高的负载，93PR 系列就能“大显身手”。
肖琼亮表示：“93PR 既可以适用于各个行业的应用，也可以满足用户的一些特殊需求。”
百闻不如一见，我们通过云端为各位看官进行了 93PR 125kW UPS 新品的现场评测。
伊顿 93PR 125kW UPS 产品规格为 2200mm(H)*600mm(W)*1100mm(D)，外观沿袭该系列产品经典黑色工业科技风，两侧为 LED 状态显示灯，在顶部中间是一个 7 英寸的彩色触摸显示屏。整个机身设计紧凑，结构灵活。

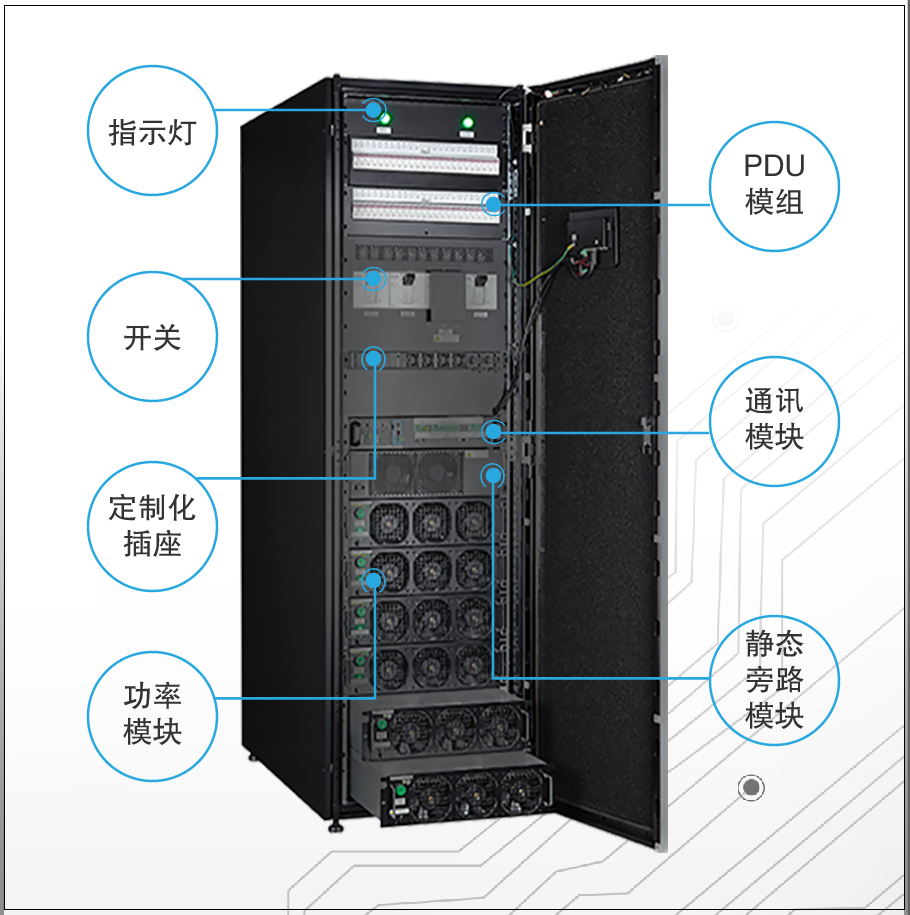

打开前门，展现在大家面前的就是 93PR 125kW UPS 的内部结构。它采用模块化设计，具有很强的容错能力，从上到下依次是：
输入、输出指示灯，以提示 UPS 输入、输出状态。
2 组可配置 PDU 模组，每组有 24 路通路，可以满足空调、关键 IT 负载、工业设备等不同类型负载的通断要求。
从左到右为：输入开关、旁路开关、维护旁路开关和输出开关。
1U 可定制不同制式的插座，以满足不同国家和地区应用需求。
通讯模块：提供 3 个 Mini-Slot 通讯插槽，右侧有网线接口、RS-232 等通讯接口和 USB 接口等。其中，USB 接口可以让用户拷贝机器中的日志，进一步了解 UPS 的详情。
125kW 集中式静态旁路模块，正面有两个风扇。
最下面是 6 个 25kW 功率模块，带有风扇盒，可快速插拔，可实现 N+X 冗余。
以上是产品外观及结构部分。接下来，我们启动 93PR 125kW UPS，通过实测检验几个关键性能指标。
ESS 交流直供模式下效率
当切换至双在线 + ESS 交流直供模式时，我们测试负载为 50kW，即 40% 负载情况下的效率值为 98.7%。

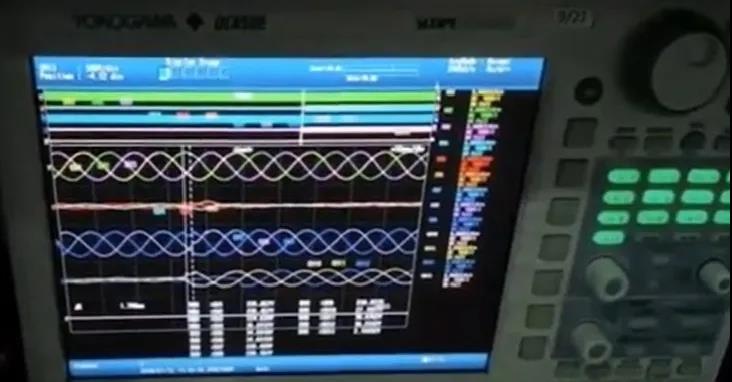

模式切换时波形非常平稳，没有骤然上升或下降的变化，切换中断时间为 1.7ms，小于参数 2ms，这对用户业务来说至关重要，可以保障业务的持续稳定运行。
从上述数据来看，ESS 交流直供模式下 UPS 效率值好于在线双变换。在实际应用中，ESS 交流直供模式的使用，不仅可以帮助用户节省成本，而且能实现高电力质量和效率的完美结合。
再一起看看智能休眠功能启用时的效率值。
VMMS 智能休眠功能
在 VMMS 智能休眠功能下，只有 17% 负载时，4 个功率模块进入休眠状态；当负载增加至 84%，所有模块重新启动。
从波形图可以看出，切换至智能休眠状态的瞬间，2 个模块过载 200%以上，输出电压有 1.7ms 时长的波动；当所有功率模块重新启动，输出电压恢复正常。
过载测试
拔出一个功率模块后在 5 个模块下测试，将负载增加到过载 125% 的状态直到转至旁路，测试显示过载时间为 602s。
变频模式的测试
测试要求，当 50HZ 输入，60HZ 输出的时候，UPS 可以正常满载，不出现降额的情况。
输入频率：50HZ
负载：128.1kW
输出频率：60HZ
负载：123.6kW

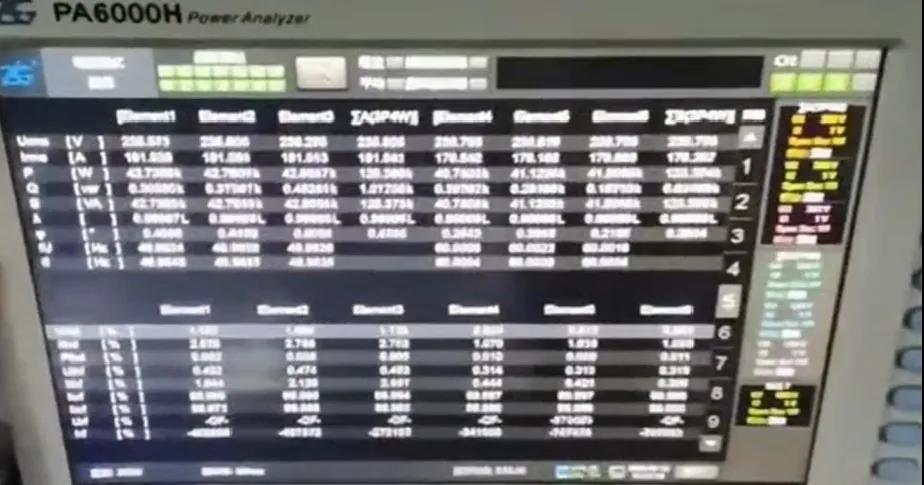

从功率显示器可以看出，50HZ 输入频率，60HZ 输出频率时，总功率达到 123.1kW，与 UPS 显示屏数据一致。
通过现场测试，希望大家对 93PR 125kW UPS 新品能有更加直观清晰的了解，也一起见证它的卓越性能。从产品外观设计到内在性能，93PR 125kW UPS 以详实数据再次印证伊顿以无限技术创新，赋能 UPS 行业革新升级的技术能力。
