为什么需要UPS？
市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。
电源中断
数据丢失，通信中断，商机延误......—— 直接损失以每分钟5000-100000元计
设备停运，仪表失灵，手术中断......—— 间接经济损失无法估量
电源污染
瞬态尖峰、电源浪涌、高压脉冲造成服务器、路由器、磁盘阵列 等设备硬件损坏
谐波污染、线间噪声、频率漂移造成网络传输误码率大增，数据传输速度低下

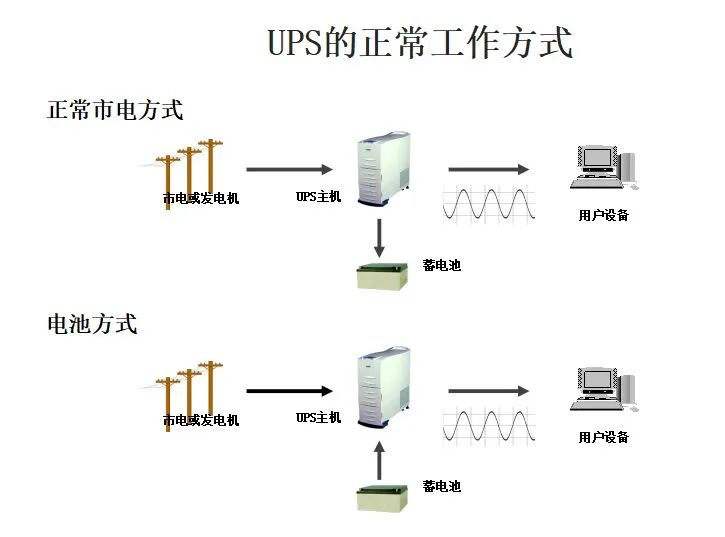

UPS的四大功能
不停电功能——解决电网停电问题
交流稳压功能——能解决网压剧烈波动问题
净化功能——解决电网与电源污染问题
管理功能——解决交流动力维护问题

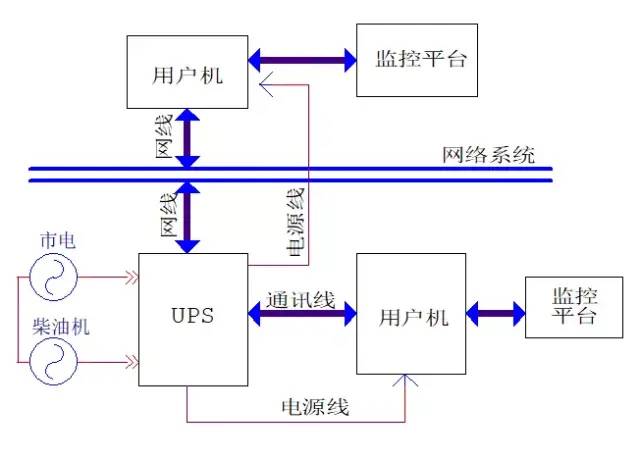

UPS系统结构
监控平台也是UPS的最重要组成部分之一
UPS主要技术参数
输入特性：
1、输入电压范围 输入电压范围宽可减小电池放电机会，延长电池寿命。
2、输入功率因数 功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。
3、主电源频率允许范围。
4、输入电流谐波分量。（PFC、6/12脉冲变压器）
输出特性：
1、静态稳定度。大型为1%，中小型为2%。
2、输出瞬态特性。大型5%，中小型8%。
3、输出过载能力。（如：过载125% 5MIN;150% 10S)
4、输出功率因数。（0.8、0.9、1）
5、输出电压谐波失真度。典型3%以内。
UPS相关配置及计算
UPS系统基本由以下部分组成：
UPS主机
必选功能件(如BCB BOX等)
蓄电池
配套电池柜/架, 电池开关等
功能选件( 如防雷, 监控,谐波治理，上出线等)
需要进行的计算：
UPS主机容量计算与选择
UPS后备电池的容量计算与选择
UPS容量计算与选择
首先获得负载的总功耗,并统一单位到KVA
例如:一般个人计算机负载约200VA，小型服务器负载约1500VA，大中型服务器负载约3000VA
电流I(A安培)及 功耗W（瓦特）与VA的转换关系
VA= I*220
VA= W/0.8(计算时通常考虑20KVA以下为0.7，20KVA以上为0.8)
考虑到UPS运行在60-80%的区间是最佳运行状态,一般建议在计算时将上面的结果除以0.8再一次放大
然后在产品手册中选取最靠近的功率产品
采用恒功率模式计算方式 W/cell ＝ PL/(N×6×η)
UPS供电方案介绍
集中供电方式：
优点：可以实现网络设备资源的等电位控制，减小传输误码率。
缺点：初期投资大，单机故障影响大。
分散供电方式：
优点：方案布置灵活，故障影响小。
缺点：如整个设备不能保持同地线，易引发干扰。
单机供电
UPS解决方案中最简单的一种
每一分散地点交流供电系统容量多为6KVA以下
各点交流负载独立地由一台UPS提供动力保护
市电通常就近采用插座输入
主从机串联“热备份”
适合于中小型网络、服务器群、办公、仪表等应用场合
由UPS主机、UPS从机、电池系统、配电系统组成
配电设计和工程施工简单
优点：
两台甚至多台UPS基本处于相对独立、互不干扰的运行状态。
对于UPS同步跟踪性能要求较低。
采用不同型号、不同容量UPS构成串联热备份方式。
缺点：
从机长期处于空载运行状态、效率低。
从机电池组长期处于浮充状态，得到定期带载放电维护机会少，会影响电池寿命。
从机必须有良好的带阶跃负载能力。
长期运行，主机逆变器=静态旁路转换功能良好是关键
无扩容功能。
相对于“并联”冗余系统平均无故障时间偏低。
模块并联供电
全部交流负载集中供电，由1台模块化并联UPS供电
模块化UPS包括：机架、可并联功率模块、可并联电池模块、充电模块等
适合于中小型网络、服务器群、办公、仪表等应用场合
由机架、UPS功率模块、电池模块、配电系统组成
功率模块配置为N+1冗余，减少了MTTR
共用输入、输出、并联的电池系统、控制系统
N+1直接并联冗余
适合于中大型网络、数据中心、大楼集中供电、工业厂矿等应用场合
由直接并机的N+1台UPS、电池模块、配电系统组成
系统N+1冗余，可靠性高于单机UPS
易于扩容，维护便捷
是应用最为广泛的方案
优点：
完善的锁相同步技术保证多台UPS直接并联时可均分负载电流。
良好的扩容性能（N+1）
避免了“串联”热备份方式的缺点。
缺点：
对设备本身同步锁相技术要求高
对设备制造技术要求高——输出阻抗接近。
对逆变器输出电压调节性能要求高——分相调节
UPS必须同型号、同容量。
多台并联时，旁路也需增加“均流电感”
双母线
解决单母线运行方式存在的单点“瓶颈”问题。进一步提高系统可靠性。系统配置复杂，投资大，安装调试要求高。
