UPS电源的整流器和逆变器

整流器
        整流器（Rectifier): 是一个整流装置。简单说就是将交流电（AC）转化为直流电（DC）的装置。它有2个主要功能

1.将交流电（AC）变成直流电(DC)，供给逆变器

2.给蓄电池提供充电能量

逆变器
       逆变器（Inverter): 是一个将直流电（DC）转化为交流电（AC）的装置。由逆变桥、控制逻辑和滤波电路组成。它的主要功能是

1. 将DC转换为纯净、稳定的AC，向负载供电；

   过去60年里，整流器和逆变器的主要元器件经历了由全可控硅到全IGBT的技术革命，达到了降本增效的目的。




从AC>DC>AC，为什么变2次呢？

       从交流电到直流电再到交流电，一来是需要给电池充电，二来是在这个过程中消除谐波，净化电源，提高输出电源的质量。

1962年20KVA UPS>93E400KVA UPS

体积和重量降低4倍以上；

效率由70%提升到99%；

节省了机房空间，运输和安装成本。

可控硅整流的电流波形>IGBT整流的波形

使输入端电流波形尽可能接近正弦波；

减少直流脉动和谐波干扰。

IGBT整流相较于相控整流的优势

0.99-1的功率因数等同于低输入电流；

输入电缆、输入开关的费用下降；

低谐波分量减少变压器和电缆的损耗；

对市电干扰低，不会影响其它负载；

不需要额外的谐波滤波器；

对功率因数校正装置没有负面影响等

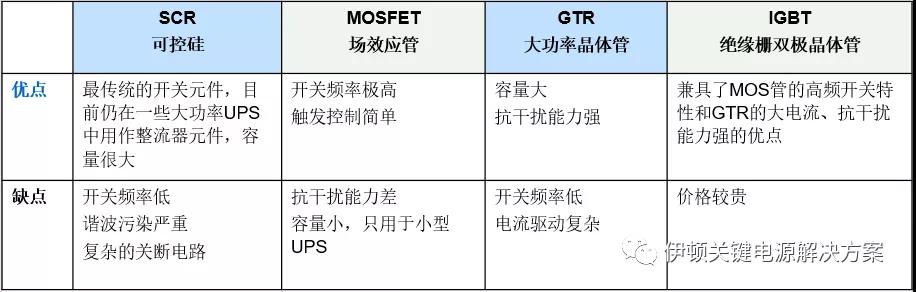

当然，可控硅整流器和逆变器也有优点

       目前，IGBT功率元件主要应用在高频机中，大大提高了UPS的投入产出比。

伊顿电源成功造就了8-1200KVA的绿色电源系统；高可靠元器件 - 碳化硅混合型IGBT模块，伊顿UPS电源山东总代理-山东亿达，4006866839.
